Le Système DMX sans fil

Je ne mets pas assez souvent le site à jour, mais plein de nouveau nés dans la petite bijoute lumière.
Tous les éléments du système ont une led de debug qui clignote en cas de reception et en SOS si problème.
Le code à pas mal évoluer et remis entièrement à jour depuis la version partagée avec le projet arpschuino.

Au menu des nouveautées:

  • Le code partagé et dévellopé avec l'association Arpschuino à été entièrement revu pour autoriser une utilisation commerciale (gestion des licence)
  • Full trame DMX
  • Courbe de gradation en 12 bits sur chaque canal
  • Anti-flicker vidéo.
  • Meilleure résistance aux interferences, ainsi qu'une utilisation en bon voisinage pour éviter de saturé la bande passante.
  • Les modules utilise de manière native le RF69HW longue portée de hopeRF, ce qui permet une puissance d'émission accrue, mais avec une petite reprogramation des anciens module RFM12B dévellopé par jeelab et arpschuino ceux-ci reste entièrement compatible.
  • La carte HF est modulable d'autre et d'autre module HF peuvent être adapté comme le module de nordic NRF24L01 en 2,4Ghz ou des module en LoraWan pour une très longue portée et une forte resitance aux interférences(40km en champs libre);

Formation

En dehors du plaisir que je prends à bricoler ce genre de trucs pour mon utilisation personnelle ou sur commande, je souhaiterais me consacrer un peu à la formation. Concernant l'utilisation du framework arduino pour la réalisation d'outils dédiés au spectacle vivant, j'envisage de donner des formation accélérée sur 7 jours, ou suivant le temps défini par la formation.
N'hésiter pas à me contacter si vous êtes intéressé.

Au menu:

  • Jour 1
    • Définition d'un projet personnel qui servira de fil conducteur à l'apprentissage
    • Rappel sur les differents type de licence qui régissent le domaine du libre, les possibles et contrainte légal et juridique
    • L'environnement arduino, les temps de dévellopement et les contrainte de production propre à l'environement spectacle
  • Jour 2
    • initiation au C et C++ à l'environement arduino et les instructions de base
    • initiation à l'électronique, gestion des entrées/sorties, module de puissance, relais, moteur, capteurs, protocoles de communication
  • Jour 3
    • Le concept des librairies et utilisation spécifique au projet
    • Test et réalisation de différents modules simples
  • Jour 4 à 6
    • Définition des modules nécessaire à la réalisation du projet personnel
    • prototypage et réalisation du projet
  • Jour 7
    • Création de circuit imprimé dédié, téléchargement et initiation à l'utilisation de Kicad

Matériel nécessaire:

  • Par élève:
    • Un ordinateur portable (mac,pc,linux)
    • Une SwissBoard mini (carte et clone arduino dédié à une utilisation spectacle)
    • Un programateur 3.3v
    • Une BreadBoard et des fils de connection
  • Global:
    • Une connextion internet
    • Différent module, leds, capteurs, moteurs pas à pas continu et servo moteur, lampes, relais, alimentations, batteries, à amener par les éléves en fonction de leur projet personnel
    • Petite boite à outil: Dreamel, post à souder, pince coupante etc...

Petite bijoute:

Très vieille vidéo des premiers prototypes.

Les cartes:

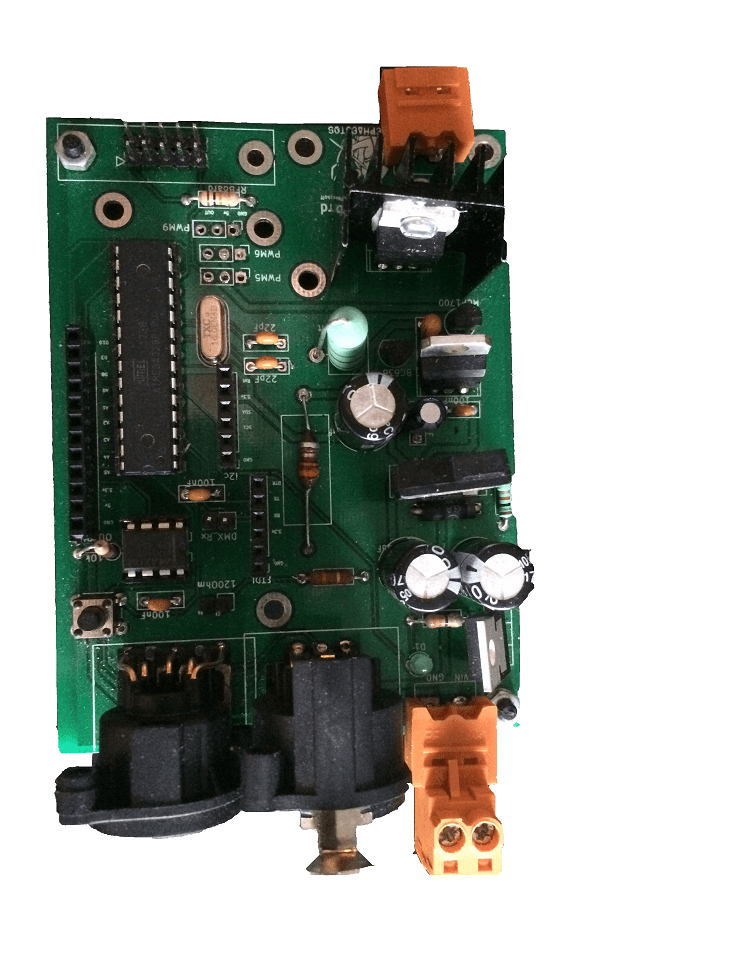

La Swissboard

Petit couteau suisse, elle réunit les principale fonction du système.
  • Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
  • Module HF
  • Régulation d'alimentation 3.7 à 35V, protégé contre les inversion de polarité
  • Une sortie graduée limité en courant constant (max 6A) pour les leds de puissance ou moteur CC sur la tension d'alimentation
  • Une led de debug
  • Bus i2c pour la communication carte à carte.
  • Avec un module HF: 4 entrée sortie pwm, 6 entrée analogique ou sortie numérique, 1 entré/sortie numérique.
  • Sans module HF: 6 entrée sortie pwm, 6 entrée analogique ou entré/sortie numérique, 4 entré/sortie numérique.


Dimension: 100mm x 75mm x 30mm

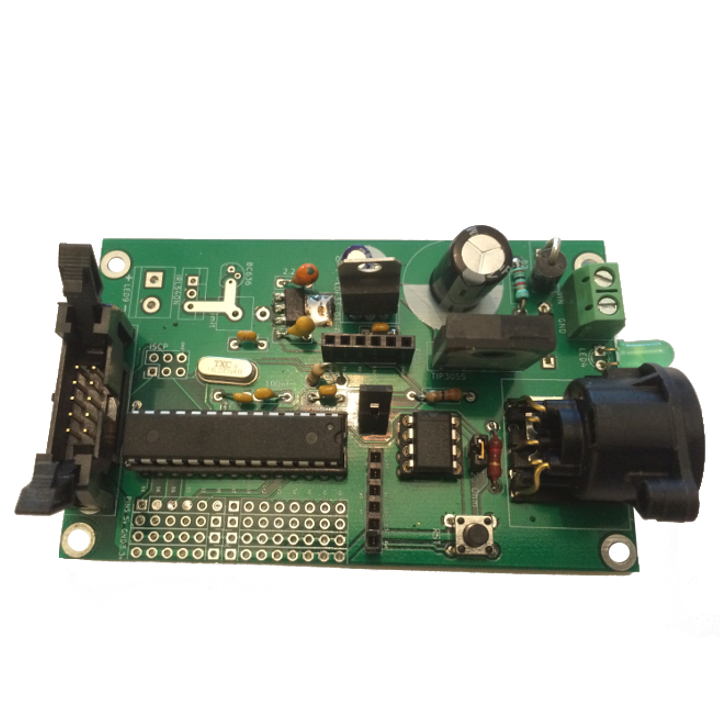

La Swissboard mini

Pareil, mais un seul connecteur DMX.
Plus petite et facile à intégré.

Dimension: 95mm x 60mm x 30mm

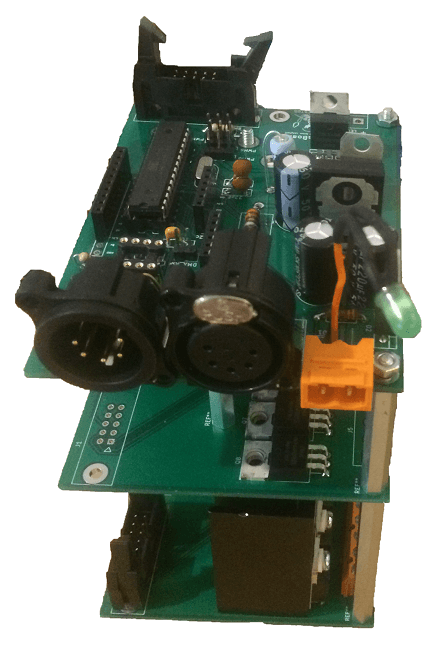

16 channels LED Dimmer

1 Swissboard + 1 Led dimmer PCA9685 + 1 dimmer 8 circuits.
Inspiré par le module PCA9685 de adafruit et la spiderboard. 16 channels stackable avec la swissBoard.
Elle réunit 8 circuits de puissance pwm gradué en 12 bits, 8 circuits supplémentaires sont accessible sur un port HE10 pour connecter un Arp-power ou un clone.
64 cartes peuvent être chainées pour un total de 1024 circuits. Autant dire que ça laisse de la marge.

Dimension: 100mm x 75mm x 30mm

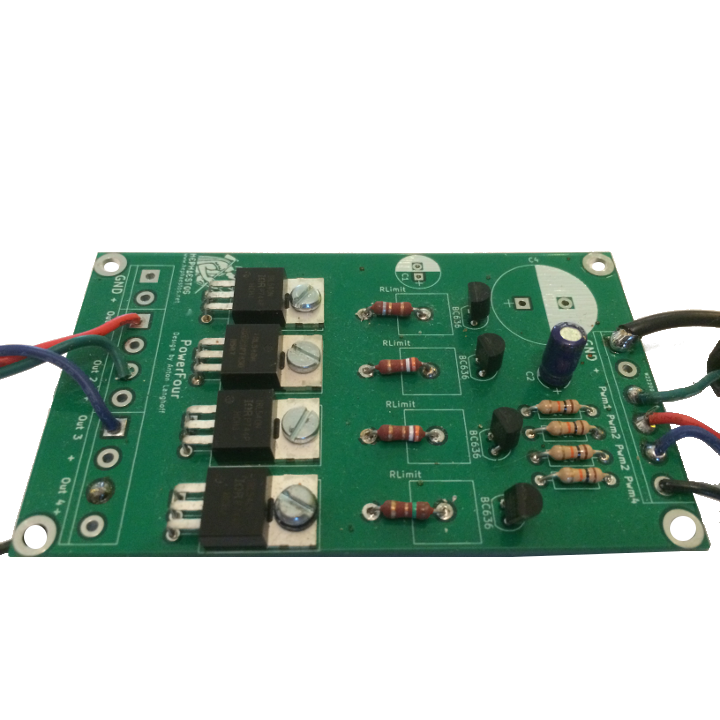

4 channels LED Dimmer

Adapté au module RGBW.
4 circuits de gradation limités en courant constant (6A) pour les leds de puissance ou moteur CC.
Stackable avec la swissBoard mini.

Dimension: 95mm x 60mm x 30mm

Les émetteurs DMX/HF

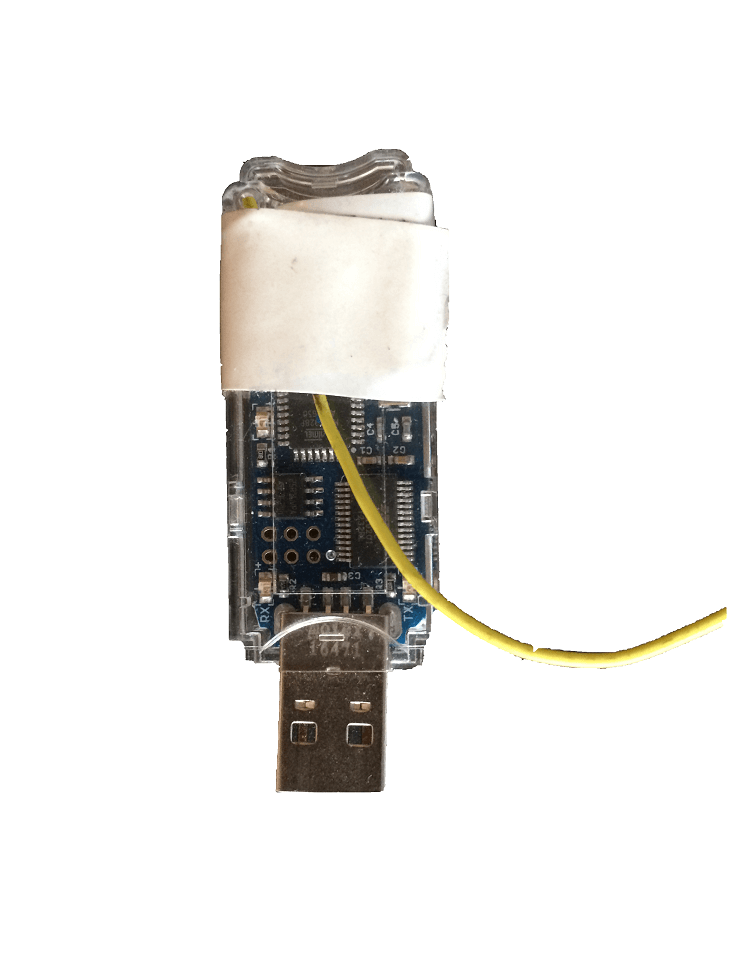

De la simple clé USB programmable, reconnue comme une entec open par tout logiciel qui accepte cette interface.

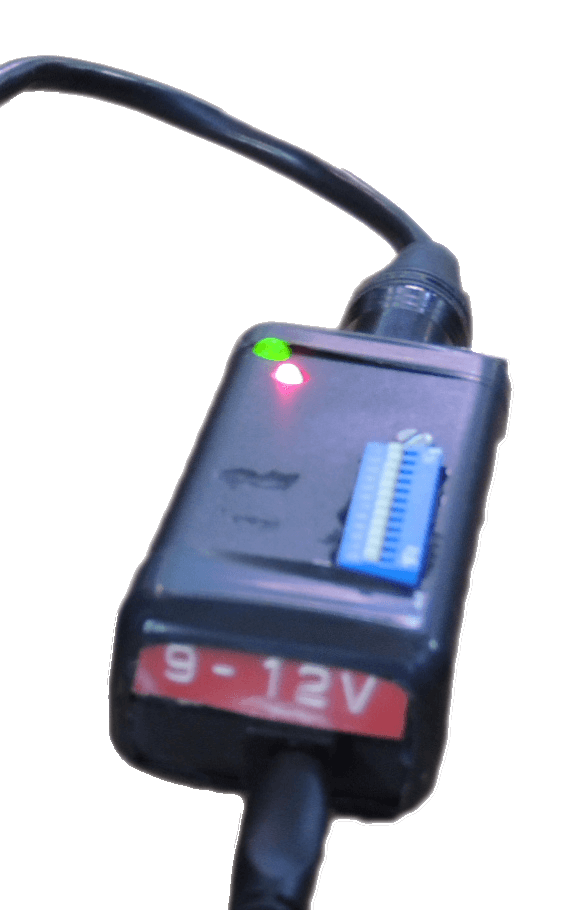

Sous forme de petit boitier dmx avec un dip switch pour l'adressage.

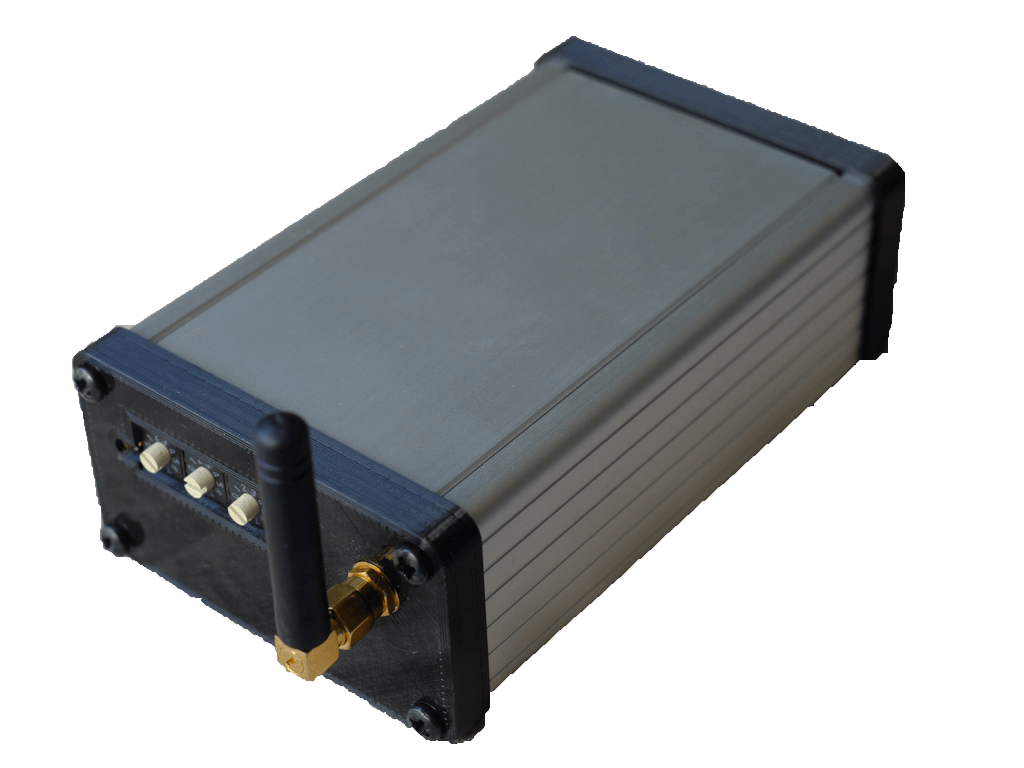

L'association arpschuino vient de sortir une version très joliement mise en boitier alluminium. L'arptefact::transceiver

Les gradateurs:

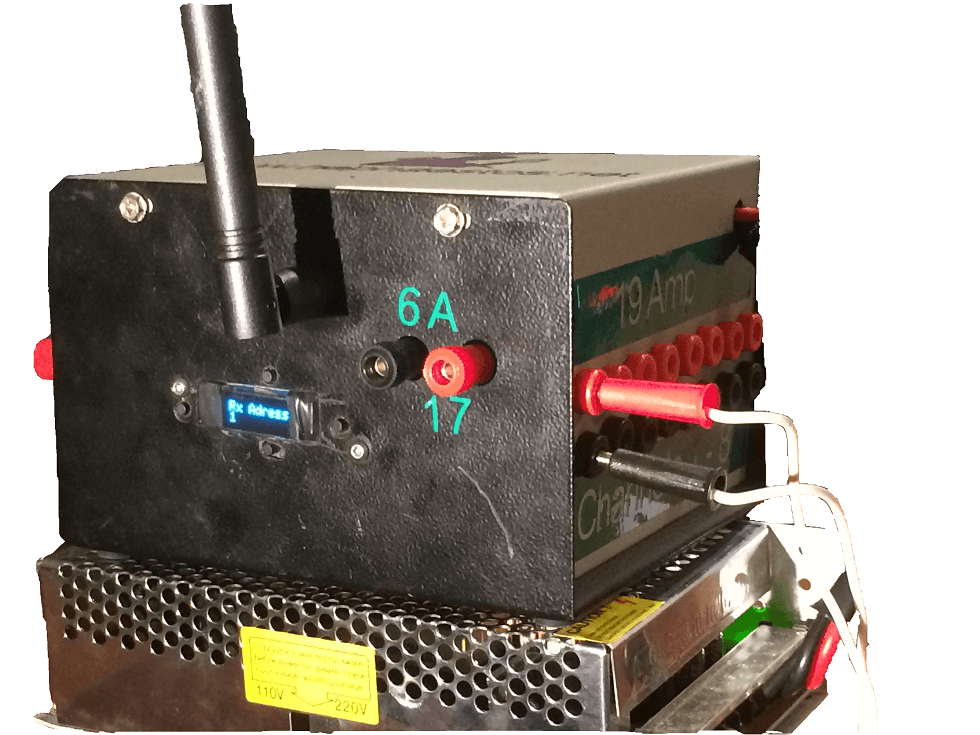

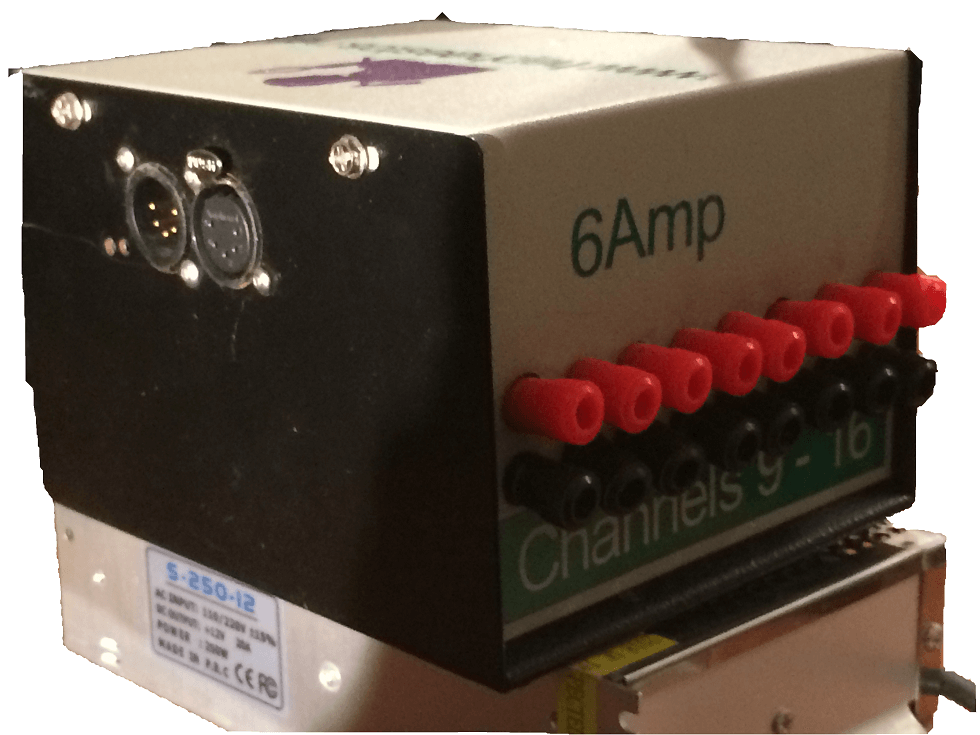

Le gradateur 17 circuits

Sur-dimmensionné, dans un boitier allu. 17 circuits graduer en 12 bits avec courbes.
  • 8 circuits acceptant 19 A max par circuit, 9 circuits de 6A max. A repartir naturellement sur l'allimentation de 32 Ampère max.
  • Un écran LCD permettant l'adressage DMX, la selection du mode (recepteur HF+DMX, recepteur HF/emetteur DMX, recepteur DMX/emetteur HF haute puissance), et la selection de la courbe de gradation pour chaque circuit.

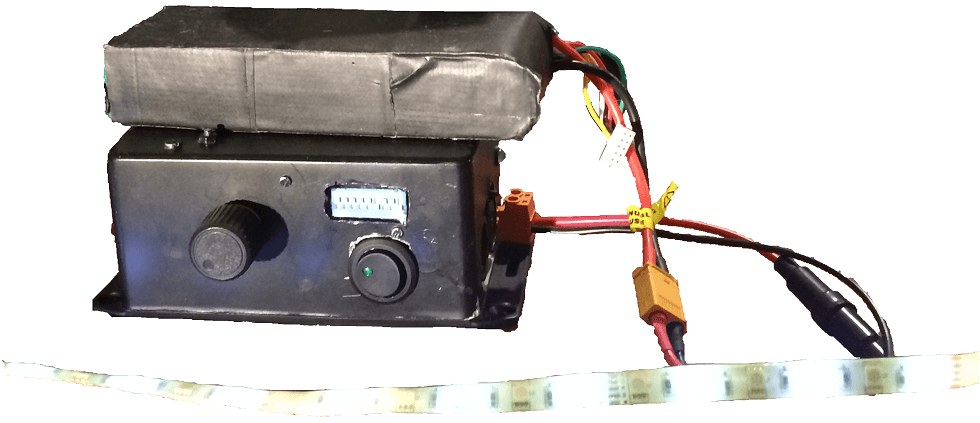

Le gradateur mono circuit

Version 1 circuit 12 bits limité en courant constant. Rapidement intégré dans un boitier plastique.
  • Controle en DMX + HF + potentiomètre pour une reprise en controle manuel
  • Un switch pour sélectionner le mode (reception DMX+HF ou reception DMX/emeteur HF haute puissance)
  • Un Dip switch pour l'adressage.

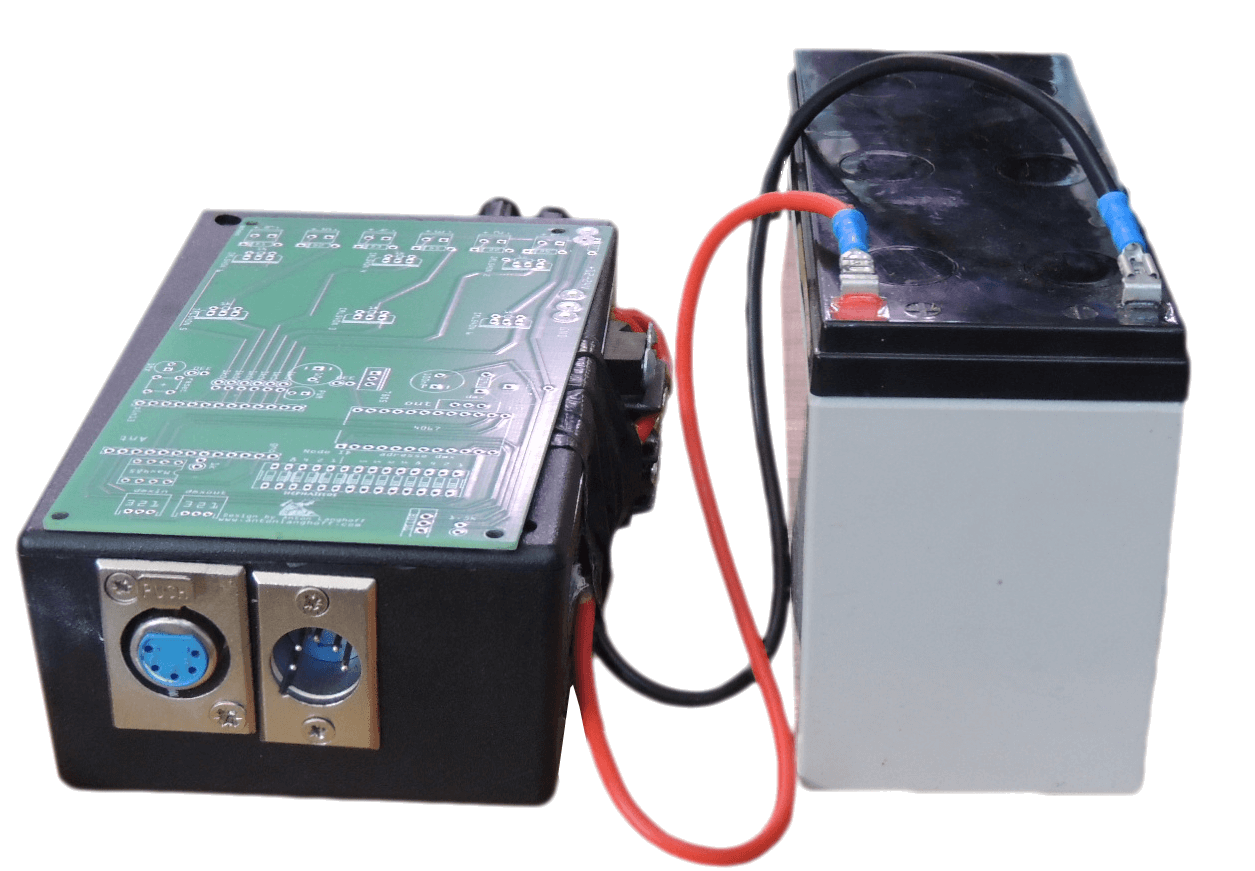

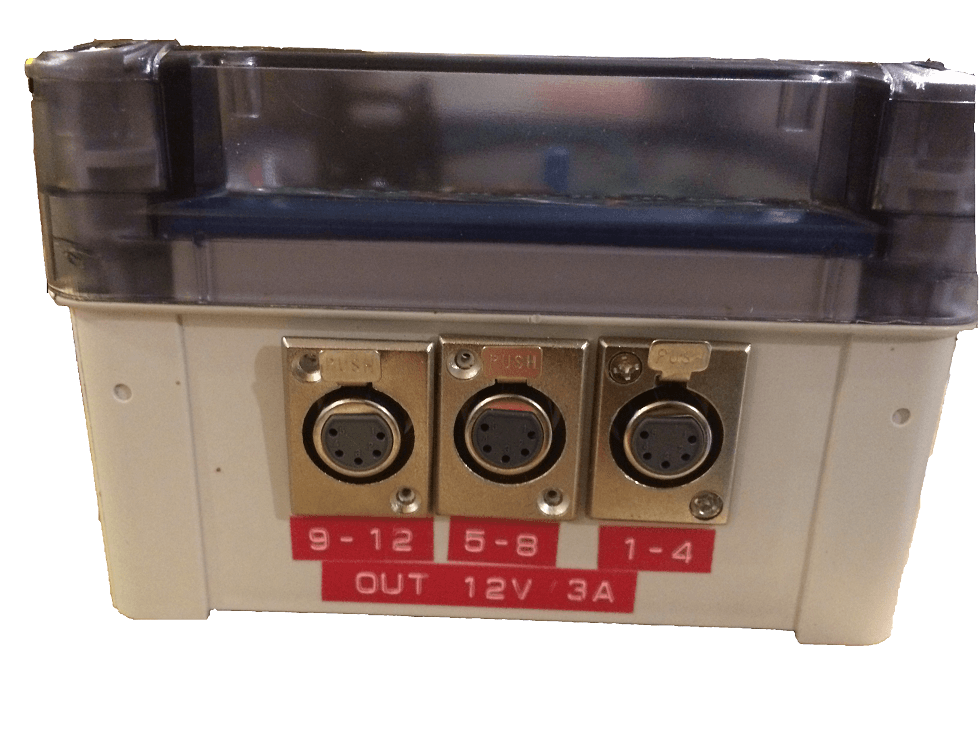

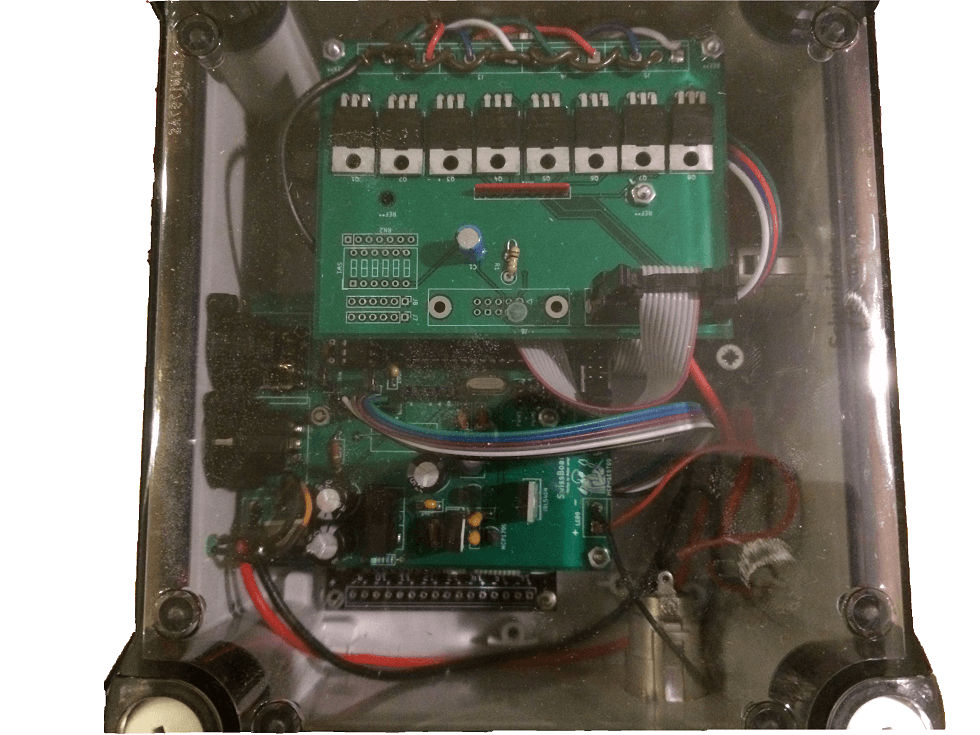

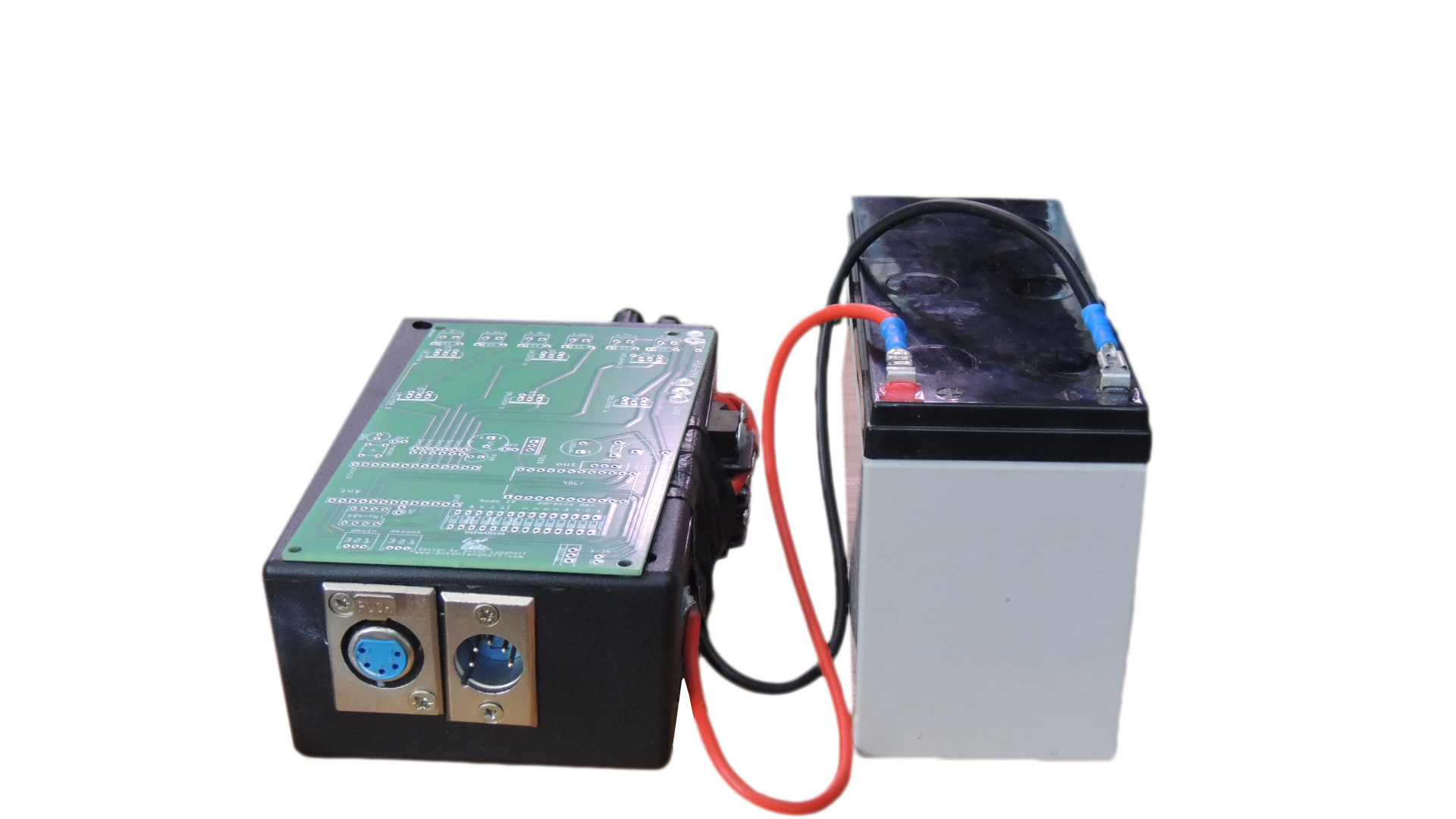

Le gradateur 4 ou 6 circuits

Multiples versions en simple gradateur DMX 6 circuits dans un boitier plastique ou basé sur un gradalabs. Adressable avec un dipswitch à l'interieur.

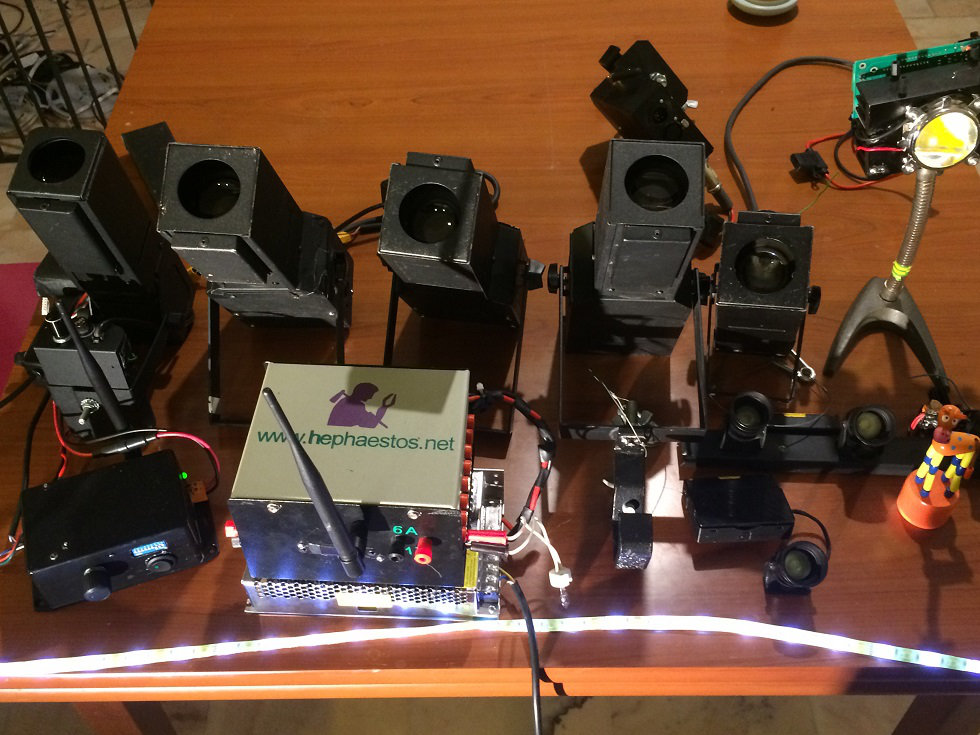

Exemple de projecteurs sans fil:

Sur batterie, très pratique à planqué pour faire un appoint dans un élément de décors mobile, un plateau sur tournette qui rend les passage de cable compliqué ou simplement pour une utilisation en extérieur ou rapide, chaque fois que tirer une ligne électrique semble trop compliqué.

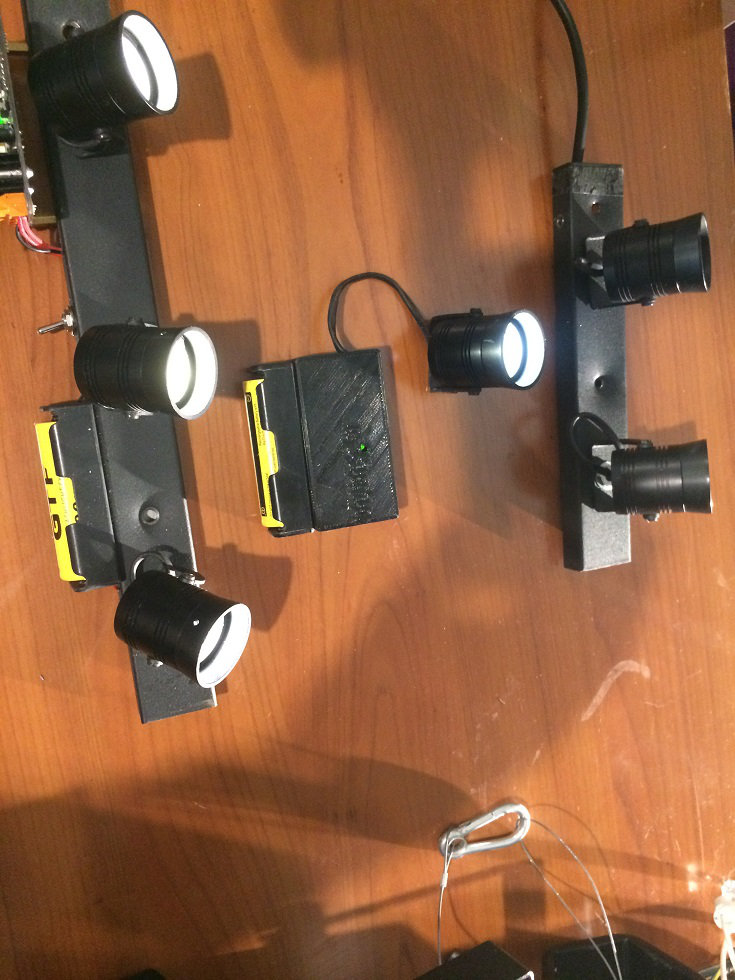

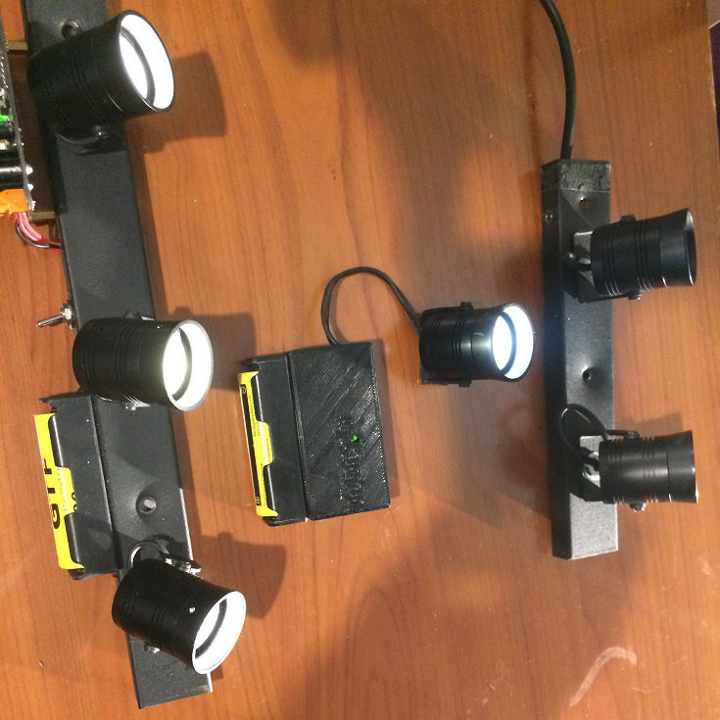

Les mini spot led

En mono, par barre de 2, 3, 4, 6, en blanc chaud et blanc froid. Optiques interchangeables, ils se visent ou se posent directement. Grand avantage, ils fonctionnent directement avec une simple batterie 18650 utilisée dans les cigarette éléctronique pour une autonomie de ± 3h allumé à full par ampoule et suivant la batterie utilisé avec une seul 18650. En branchant plusieurs 18650 en parallèle avec une diode d'anti-retour on peu fortement amélioré l'autonomie en fonction des besoins.
Vidéo dans ma cuisine pour un petit test de luminosité

Les mini découpes

Alimentée sur batterie 12V ou li-po 4S.
Des modèles 100W ou plus sont possible mais la taille du radiateur nécessairelégérement supérieur rend l'intégration plus difficile et surtout la plus forte consomation réduit l'autonomie et un l'intérêt d'un système sans fils. Sur une petite batterie Lipo 4S une autonomie de ± 3h allumée à full.
Très pratique, petite et relativement puissante.
En dehors de leur consomation, un des net avantage des mini-découpe à led sur celle à lampe est qu'elles chauffent beaucoup moins et donc permettent l'impression de gobos directement sur un calque transparent.
Merci à Jacques Boault pour cette super idée.

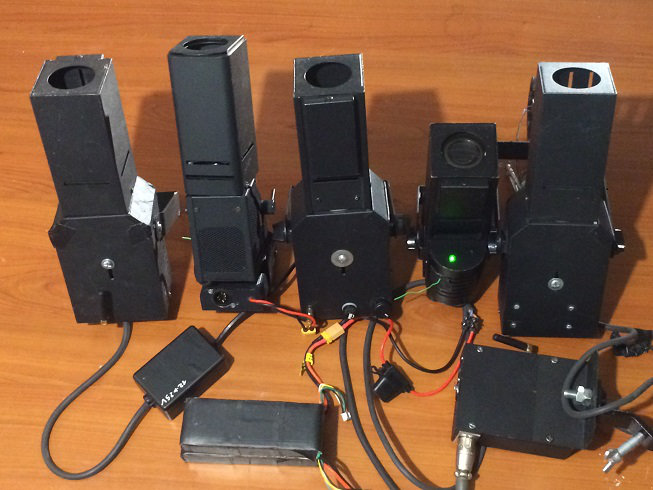

La petite famille.
De gauche à droite en modèle ampoule 35W, LED blanc chaud 20W, Led blanc froid 40W, Procédé Allier Phenix et surtout pour ceux qui aiment changer les couleurs en led RGB 50W.
Controlable en HF, DMX ou par potentionmètre.

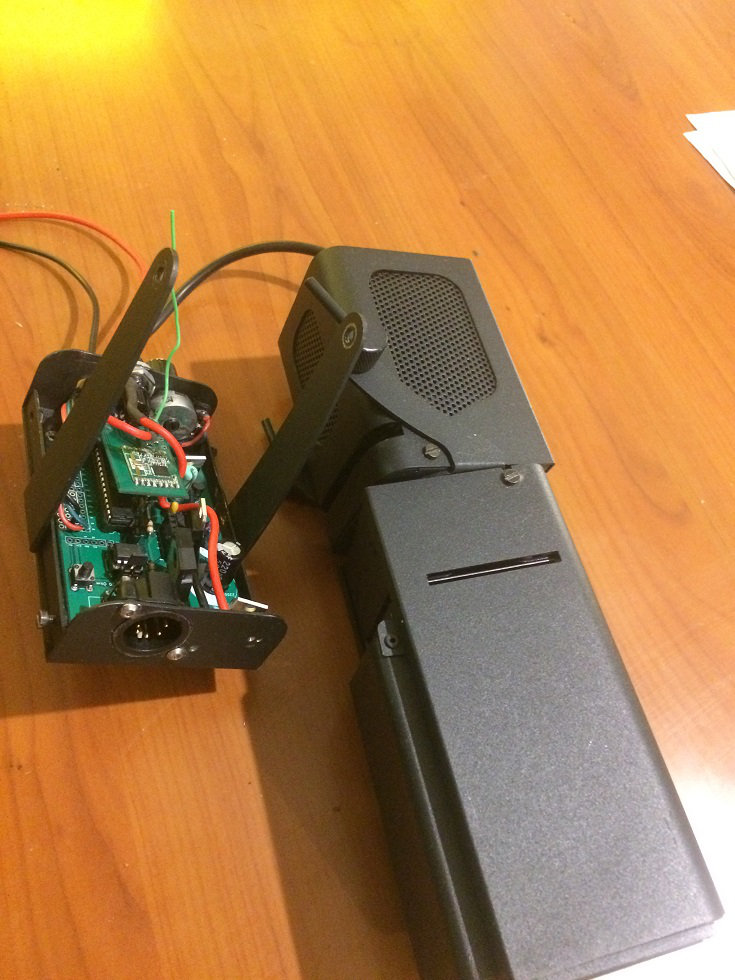

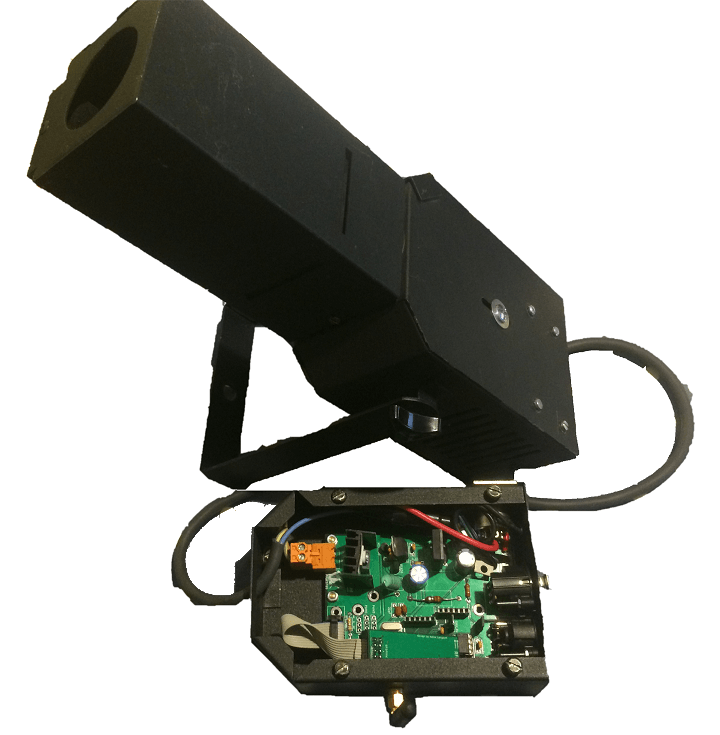

Une mini decoupe phenix à Led adapté en mode HF sur batterie avec une swissBoard mini.
Test de luminosité led 20W chaud et ampoule hallogène.
Test de luminosité led 40W froid et ampoule hallogène.
Pour ceux qui aime changer la couleur sans gel petit test de la mini découpe RVB 50W
Petit test en cuisine de la Phenix en mode cadré.
La led 100W ou 50W chauffent peu. Il est donc possible d'imprimé directement ses gobos sur papier transparent.
Pour une meilleur qualité d'impression et des noir plus profonds, une imprimante laser est conseillé, mais je n'en avait malheureusement pas sous la main.
Un petit test avec une mini découpe RVB 50W sur batterie et un gobo imprimé.

Les profilé de led de puissance

Que ce soit en blanc chaud, en blanc froid, les deux, en 12 ou 24V, ou en RGBW, les profilés sont extrement pratique, que ce soit en utilisation en rampe posé au sol, en latéral dans l'encadrure d'une porte par exemple ou en douche afin d'éclairer ou donner de la couleur à une toile ou un tulle.

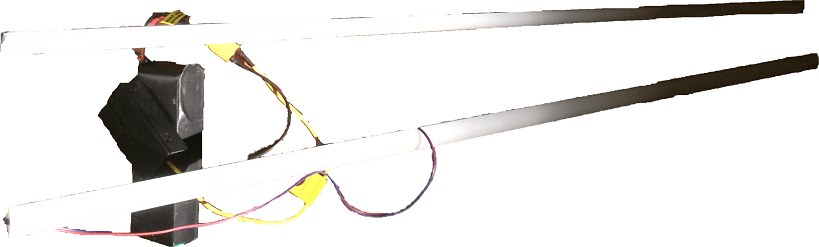

Profilé blanc chaud, à intégré par exemple au sol, dans l'encadrure d'une porte pour un rappel, etc...

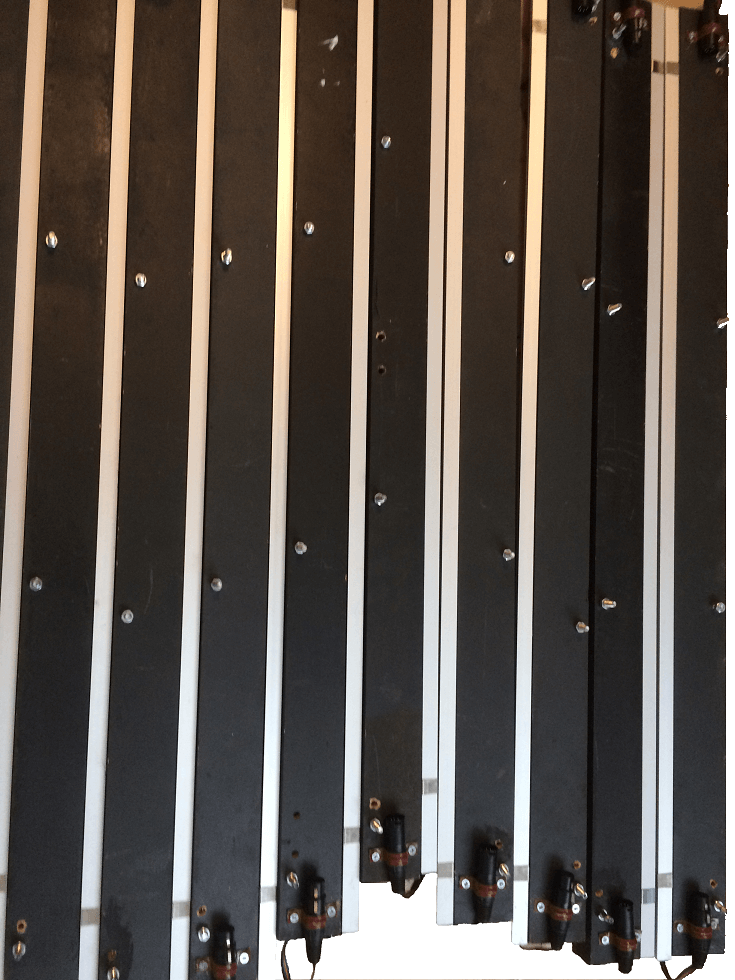

Une dizaine de profilé RGBW directement intégré sur des pinces à cyclo.

Les led de puissances

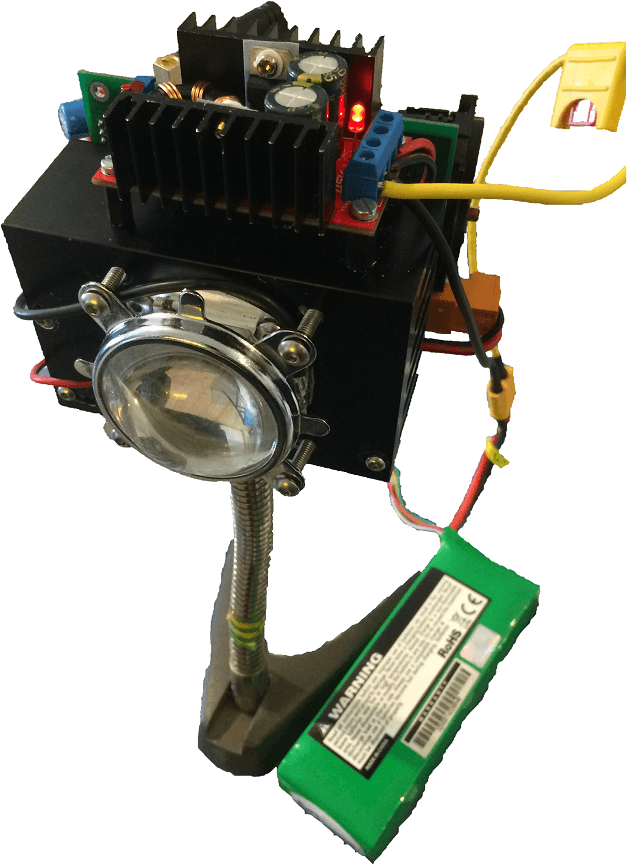

Que ce soit en modèle 100W, 50W ou 50W RVB monté sur un simple radiateur percé au format pied de micro, elles s'avèrent très utiles lors de gros besoin en puissance.

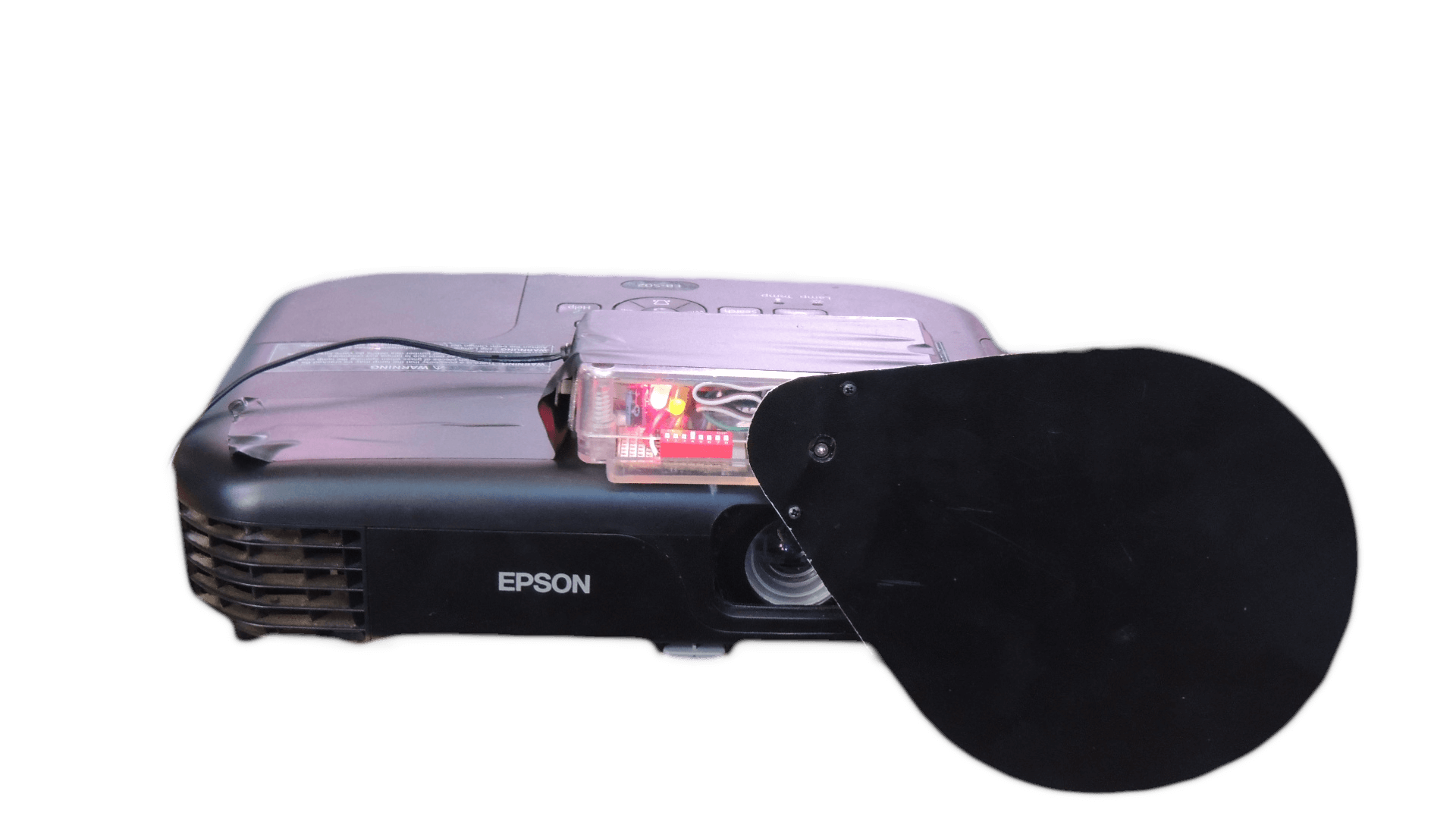

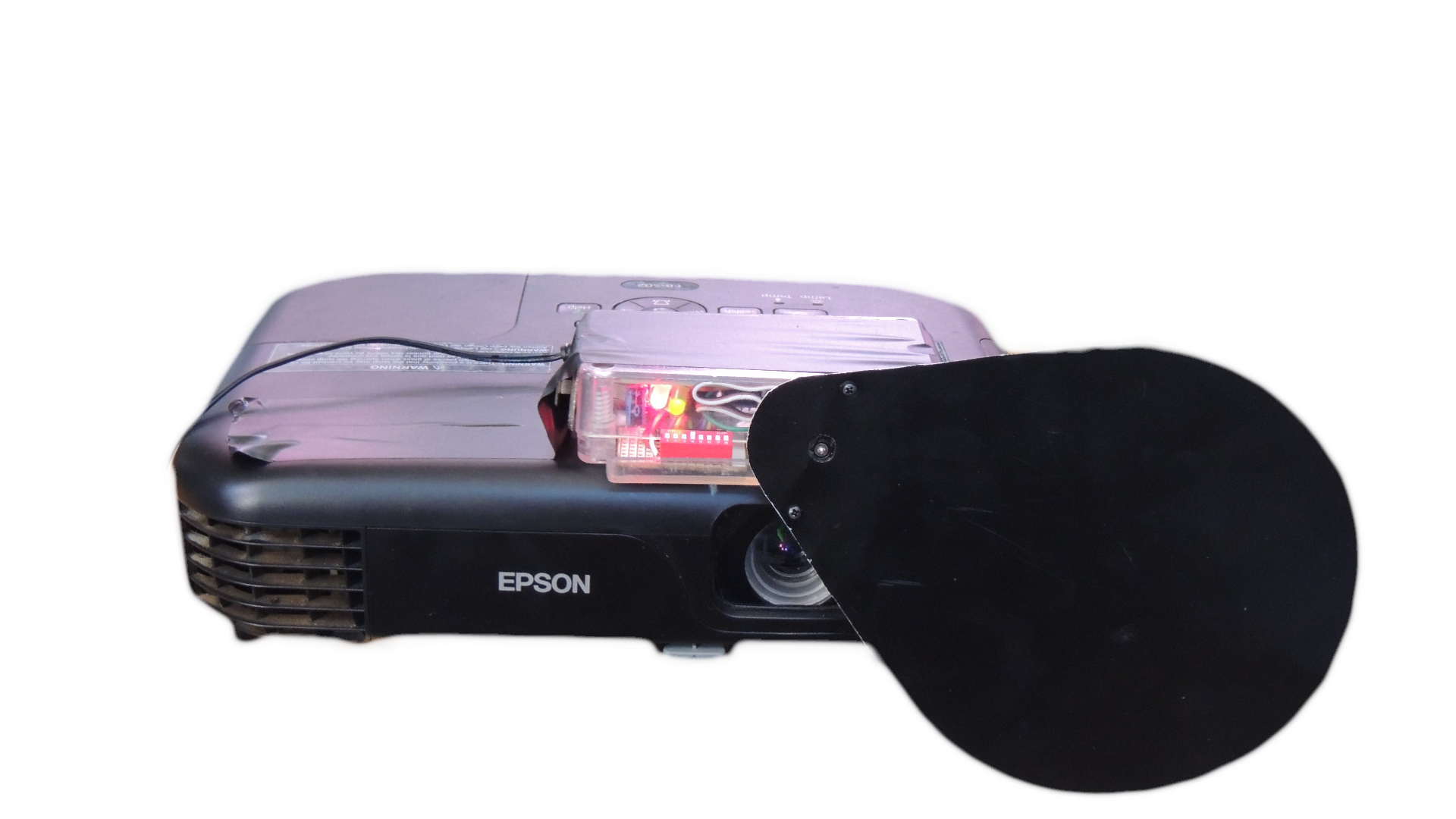

Le shutter sans fils

Fini les longueurs de dmx à tirer jusqu'au vidéoprojecteur.
Fixé le shutter sur le vidéo projecteur et c'est tout.
Comme le gradateur 6 circuits, le shutter fonctionne soit en mode reception HF/émission DMX, soit en mode réception DMX/émission HF.

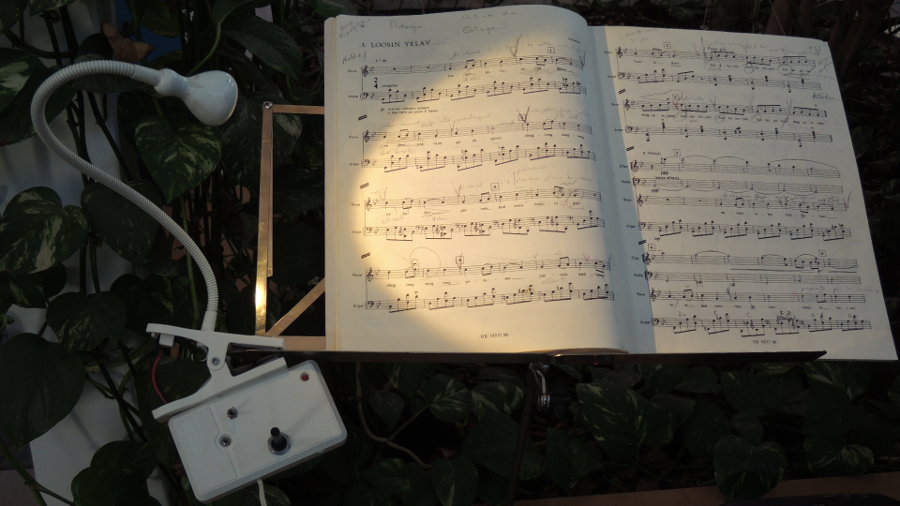

La lampe led mono circuit

Sur commande d'un éclaragiste de concert, la lampe de pupitre en col de cygne est prévue pour fonctionnée sur secteur ou avec 2 piles AA.
Un switch en façade permet de choisir entre les deux alimentations pile ou secteur.
Un potentiomètre en façade permet au musicien de reprendre la main sur la lampe au cas ou l'éclairagiste n'envoi pas un niveau suffisant.
